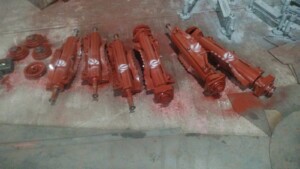

Ротор Т67.19.000М2 для забрасывателя ЗП 600, ЗП 400 СБ

Ротор Т67.19.000М2 для забрасывателя ЗП 600, ЗП 400 СБ
Ротор Т67.19.000М2 для забрасывателя ЗП 600, ЗП 400 СБ

Цена:

в сборе: 20000 руб.

без букс (подшипников): 15000 руб.

без букс (подшипников) и шкивов: 12000 руб.

только барабан ротора: 7500 руб.



Ротор Т67.19.000М2 для забрасывателя ЗП 600, ЗП 400 СБ
Ротор Т67.19.000М2 для забрасывателя ЗП 600, ЗП 400 СБ
Ротор Т67.19.000М2 для забрасывателя ЗП 600, ЗП 400 СБ
Ротор Т67.19.000М2 для забрасывателя ЗП 600, ЗП 400 СБ
Ротор Т67.19.000М2 для забрасывателя ЗП 600, ЗП 400 СБ
Ротор Т67.19.000М2 для забрасывателя ЗП 600, ЗП 400 СБ
НаименованиеПрименяемостьЦена, руб.
Лопатка ротора забрасывателя ЗП-600 (пмз 600) Запасные части к забрасывателю ЗП Т67.01.001 М2ЗП-6001550
Лопатка ротора забрасывателя ЗП-400 (пмз 400) Запасные части к забрасывателю ЗП Т67.01.001-01 М2ЗП-4001550
Ротор Т67.19.000 в сбореЗП-400, ЗП-60020500
Ротор Т67.19.000 М2 в сбореЗП-400, ЗП-60020500
Шкив ротора Т67.01.009ЗП-400, ЗП-6003600
Лоток в сборе Т67.37.000М2ЗП-400, ЗП-6007000
Шкив ротора Т67.01.005ЗП-400, ЗП-6002500
Шкив электродвигателя Т67.00.02АЗП-400, ЗП-6003500
Шкив вариатора Т67.00.86ЗП-400, ЗП-6003050
Корпус подшипника Т67.19.013М2ЗП-400, ЗП-6004000
 цепь забрасывателя зп 600 (зп 400) ЗП-400, ЗП-600 13000
 Вал ведущий ПТЛ400 Т67.00.085М2-01ЗП-400, ЗП-600 5000
 Вал ведущий ПТЛ400 Т67.00.085М2ЗП-400, ЗП-600 6500
 Подшипник ведущего вала Т67.00.017М2ЗП-400, ЗП-600 1650
Звездочка Т67.00.066М2ЗП-400, ЗП-600 1600
Звездочка Т67.00.087ЗП-400, ЗП-600 1800
Звездочка (вариатора) Т67.00.104ЗП-400, ЗП-600 1550
Шкив (ротора) Т67.19.005ЗП-400, ЗП-600 1600

Забрасыватель ЗП (пневматический) предназначается для
контроля и подачи топлива (угля) в топках ТЛЗМ, ТЧЗМ и др.
Уголь подается на питательную часть забрасывателя из угольного ящика (бункера).
Чтобы купить забрасыватель ЗП, нажмите «Оставить заявку» или позвоните.
Ниже представлен общий эскиз забрасывателя.

Запросить информацию

Ротор Т67.19.000М2 для забрасывателя ЗП 600, ЗП 400 СБ
Ротор Т67.19.000М2 для забрасывателя ЗП 600, ЗП 400 СБ

Забрасыватели предназначены для непрерывного заброса топлива (каменных, бурых углей и антрацитов) в зону сжигания топок паровых и водогрейных котлов.

Забрасыватель представляет собой конструкцию, состоящую из угольного ящика с регулирующей заслонкой, пластинчатого транспортера, скорость которого регулируется импульсным вариатором. Дальность заброса угля регулируется частотой вращения ротора и положением разгонной плиты, а производительность — скоростью транспортера и положением заслонки.

Угольный ящик с установленными в нем заслонками и перегородками обеспечивает поступление угля на транспортер.

Транспортер (цепь), состоящий из штампованных пластин, подает уголь на забрасывающее устройство, которое в зависимости от числа оборотов ротора производит заброс угля с соответствующей дальностью.

Вращение ротора и перемещение транспортера осуществляется приводом, состоящим из электродвигателя, импульсного вариатора, ременных и цепных передач.

Конструкция забрасывателя обеспечивает ремонт, технический осмотр и смазку механизмов без снятия питателя с котла.

Питатели топлива ленточные ПТЛ-400, ПТЛ-600 взаимозаменяемы с забрасывателями ЗП-400 и ЗП-600, но имеют ряд конструктивных преимуществ:

— увеличена мощность электродвигателя с 1,1 кВт до 2,2 кВт для ПТЛ-400 и до 3,0 кВт для ПТЛ-600, что обеспечивает безаварийную работу питателя при отклонениях от нормального режима работы (сбои и перегрузки в подаче угля и др.);

— установлен экран защиты электродвигателя от теплового излучения;

— усовершенствована конструкция цепи транспортера (втулочная цепь заменена втулочно-роликовой), что позволяет повысить нагрузку по углю на 50%, увеличить срок службы цепи в 2-3 раза и обеспечивает плавность работы цепи;

— переработана конструкция муфты транспортера с целью улучшения ее работоспособности;

— в конструкции ротора учтены тепловые расширения, что позволило устранить заклинивание в подшипниковых узлах.




Ротор Т67.19.000М2 для забрасывателя ЗП 600, ЗП 400 СБ
Ротор Т67.19.000М2 для забрасывателя ЗП 600, ЗП 400 СБ
